產品名稱：汽車整車多媒體教學系統
產品詳情 ：
功能要求：

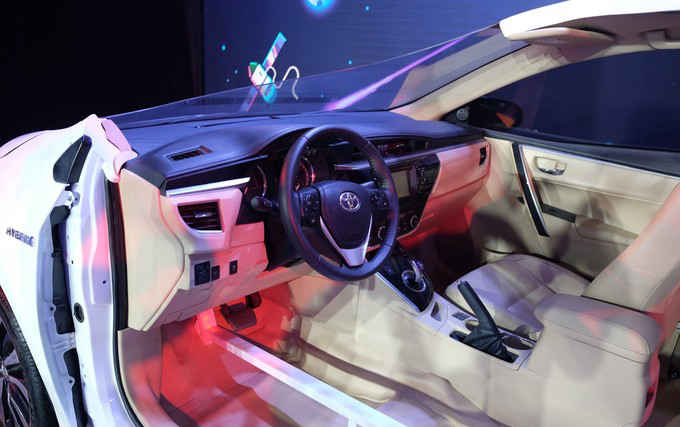

設備采用客戶指定車型整車改造制作而成，在保持原車各系統相對完整的基礎上，對車身覆蓋件和車架的關鍵部位進行合理解剖，全面清晰展示轎車結構，形象表達發動機，變速器，懸架及車身覆蓋件的結構與組成；同時對發動機電控系統進行接入及引出改造(也可以根據客戶需求，對其它系統進行改造。)配套多媒體系統，使之具備整車操控功能，故障設置功能，數據傳輸功能，數據顯示功能，數據檢測功能，電路分析功能以及結構原理的教學功能。

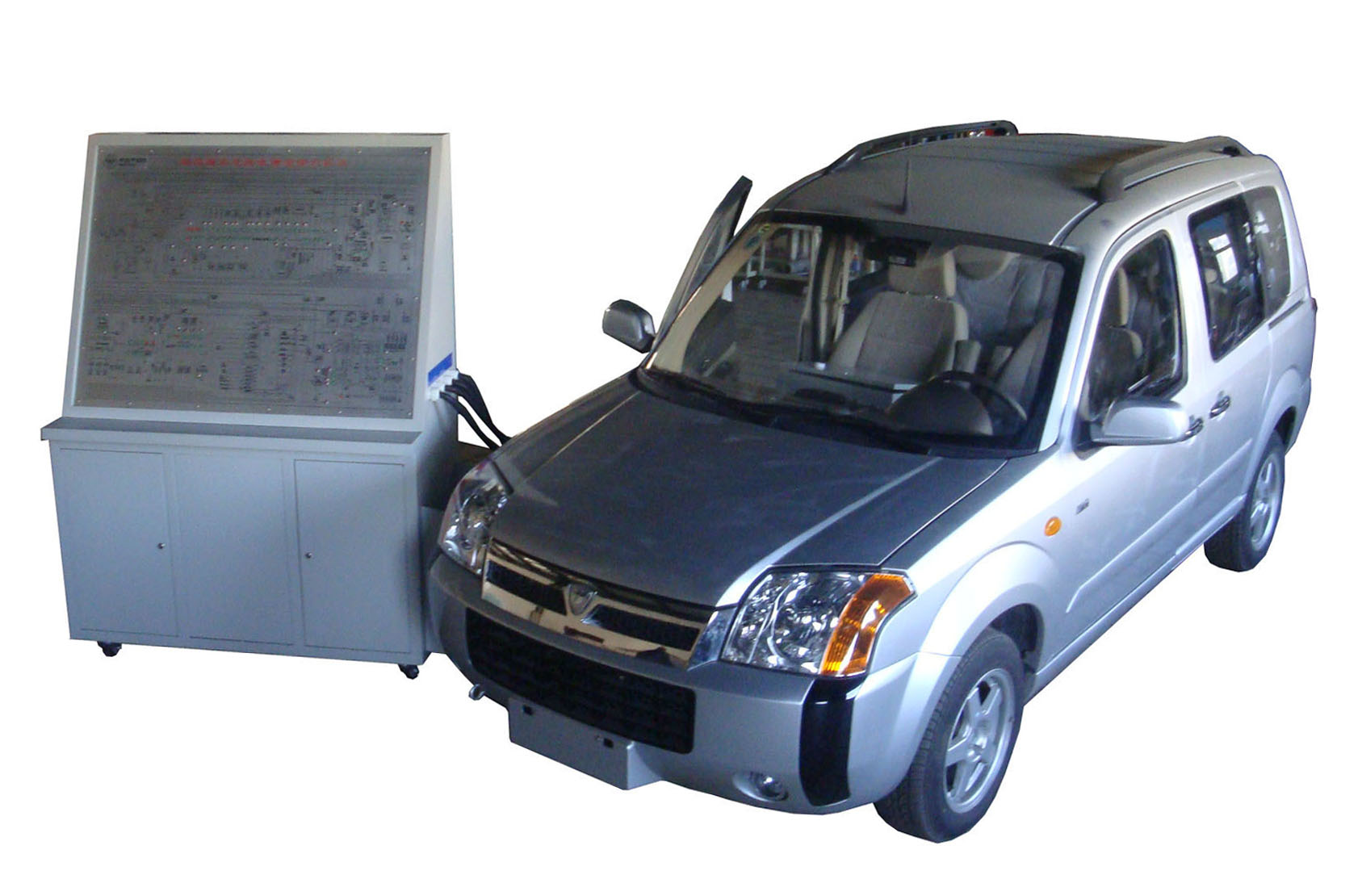

本教學系統由改造后的整車、測控盒（有內置和外置兩種，如圖1、圖2所示）多媒體PC主機及其軟件等組成，測控盒安裝有外接檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的參數，如電阻、電壓、電流、頻率信號等。
本教學系統可實時檢測并顯示系統工作過程中蓄電池和傳感器等關鍵參數。
本教學系統配置故障設置和考核系統，硬件和軟件通訊上的采用電流跟，隨抗干擾設計，可自由設定電路的線路斷路或虛接故障；能夠設置與控制模塊管腳有關的常見故障，可根據設備使用要求調整故障設置點的數量和類型，利用數字鍵盤或遙控器可以方便的進行故障設置與清除；
實訓臺配備多媒體教學系統，通過PC多媒體主機控制設備的啟動、運行與停止；可以進行電路分析、數據讀取和波形顯示；具有故障設置、實訓考核，拆裝演示和理論教學等功能。多媒體教學系統包含混合動力系統的基本知識、基本資料，這些教學內容與本實訓臺緊密結合。
實訓項目：
整車各系統總體布局認知；
車架和車身覆蓋件總體結構的認知；
動力系統的布置、認知、檢測、診斷和維修；
汽車發動機整體構造認識與教學。
發動機起動、怠速、加速、減速等實驗模擬。
發動機各傳感器信號檢測、數據讀取等實驗。
發動機數據流讀取、防盜系統匹配等實驗。
發動機故障讀取、故障排除、波形采集等實驗。
汽車發動機電控系統執行元件診斷實驗。
發動機電控系統常見故障診斷實訓實操。
發動機機械部分常見故障診斷實訓實操。
傳動系統的布置、認知、檢測、診斷和維修；
制動系統的布置、認知、檢測、診斷和維修；
行走系統的布置、認知、檢測、診斷和維修；
懸架系統的布置、認知、檢測、診斷和維修；
轉向系統的布置、認知、檢測、診斷和維修；
電器系統的布置、認知、檢測、診斷和維修；
整車保養項目及要點。
多媒體教學軟件功能特點；
1）軟件由數據采集、雙向數據傳輸通信模塊、網絡版教學軟件組成，可與G平臺聯網配套使用；
2）實時數據采集系統和雙向數據傳輸系統，將實訓臺上的數據實時傳輸到PC電腦的界面上，也將教師機的故障設置指令發送到實訓臺上；
3）軟件界面上的系統電路圖與實訓臺面板上的電路圖一致，測量點上的數據與實訓臺對應位置測量點的參數保持同步保持相同；
4）可以在教師機電腦軟件的電路圖上直接設置實訓臺故障。
