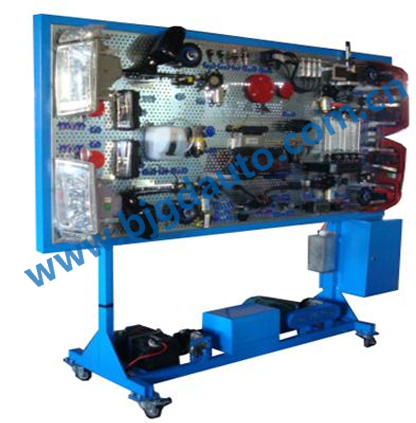

產品名稱：車身電器示教板
產品詳情 ：
設備說明
設備采用原車電器系統器件組成，包括：電源系統、起動系統、照明系統、儀表系統、信號系統、音響系統、玻璃清潔系統、中控門鎖、玻璃升降器、電動后視鏡、汽車喇叭和蓄電池等。外加系統主要包括: 故障設置系統、故障顯示裝置、驅動電機、電源總開關、檢測端子以及安全防護裝置等。本臺架可以完整展示車身電器系統的組成、結構和工作原理，可以進行車身電器系統常見故障的模擬、診斷和檢測實操訓練，提高學生分析和解決實際問題的能力，適合中高等汽車院校與培訓機構對學員進行車身電器系統的教學需要。
設備由兩部分組成，示教板和電路圖板通過航空插頭連接，可以實現各個端子的電阻、電壓等數據檢測；電路圖板繪有車身電路圖解，相應故障點配置LED故障終端顯示。
配置智能化故障設置和考核系統，硬件和軟件通訊上的采用電流跟隨抗干擾設計，可設定電路的線路斷路、虛接故障；能夠設置與控制模塊管腳有關的常見故障，可根據設備使用要求調整故障設置點的數量和類型，具有實訓和教學兩種使用模式，具有電源錯接保護功能，具有電源過流熔斷保護功能。
實訓項目：
車身電器系統總體認識故障設置及線路檢測（教學模式，了解系統各部件功用）；
電源系統性能檢測（發電機、蓄電池）；
起動系統檢測；
照明系統檢測；
信號系統檢測；
音響系統檢測；
玻璃清潔系統檢測；
中控門鎖檢測；
玻璃升降器檢測；
電動后視鏡檢測；
汽車喇叭檢測；
車身電器電控系統數據檢測、故障診斷與排除實訓（實訓模式）。
