產品名稱：助力轉向系統實訓臺
產品詳情 ：

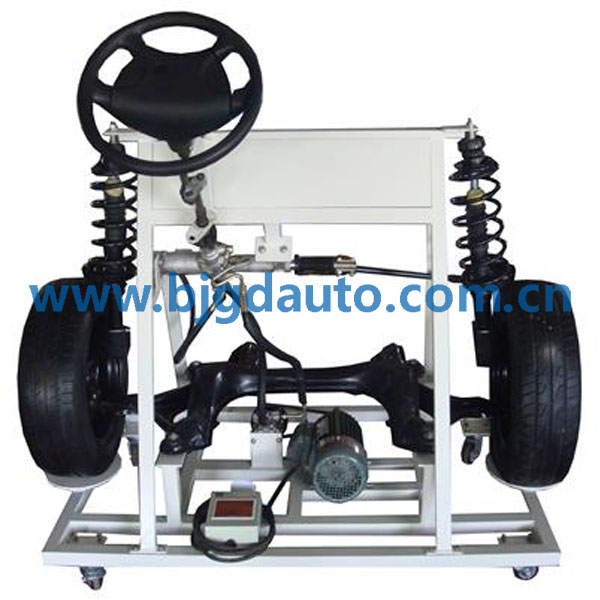

液壓助力轉向系統實訓臺
設備說明
設備采用原車液壓助力轉向系統，包括：轉向機總成，方向立柱，方向盤，橫拉桿，穩定桿，助力泵，助力油壺及管路，元寶梁，三角臂，牛腿，前減震器，制動盤等。外加部分包括: 三相異步電機，電源開關、漏電斷路器等部件。
設備可充分展示汽車液壓助力轉向系統的結構、組成及工作原理；可完成助力轉向和非助力轉向的對比，達到了理論與實踐相結合；真實再現汽車液壓助力轉向系統的工作過程；適合中高等汽車院校與培訓機構對學員進行液壓制動系統的教學需要。
實訓項目
麥弗遜獨立前懸架結構認知
液壓助力轉向系統組成、結構及工作原理認知
動力轉向系統基本檢查（密封性檢查、壓力檢查、轉向柱檢查、轉向油泵V形帶的調整）
減震器的檢查及常見故障分析
轉向橋及懸架的基本調整
輪胎型號識別及輪胎基本檢查
助力液的更換

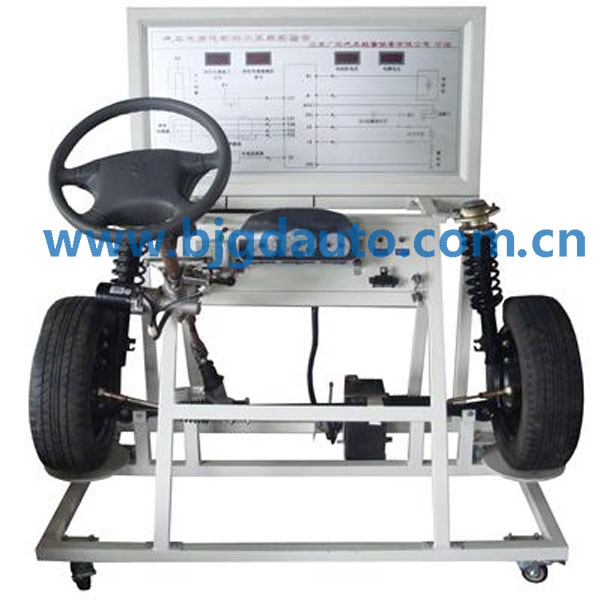

電控電動轉向系統實訓臺
設備采用原車電控電動轉向系統，包括：方向盤、轉向立柱、下擺臂、減震器及彈性元件、組合儀表、扭矩傳感器、車速傳感器、EPS控制模塊、點火開關、診斷接口等部件。外加部分包括:故障設置裝置、故障顯示裝置、數顯表、蓄電池、插接器等。
系統按原車布置，充分展示轉向系統和懸架系統基本結構、組成及工作原理；配置轉速與車速信號發生裝置，在不同轉速與車速狀態下，實現與原車相同的助力效果；配備實車儀表可從儀表上讀出轉速和車速，真實再現汽車電控電動轉向系統的工作過程；適合中高等汽車院校與培訓機構對學員進行液壓制動系統的教學需要。
配置智能化故障設置和考核系統，硬件和軟件通訊上的采用電流跟隨抗干擾設計，可設定電路的線路斷路、虛接故障；能夠設置與控制模塊管腳有關的常見故障，可根據設備使用要求調整故障設置點的數量和類型，具有實訓和教學兩種使用模式，具有電源錯接保護功能，具有電源過流熔斷保護功能。
實訓項目
獨立前懸架結構認知；
電控助力轉向系統組成、結構及工作原理認知；
電控電動轉向運行功能實驗；
傳感器數據檢查；
故障碼和數據流檢測實訓；
電控助力轉向系統的故障檢測、診斷與排除實訓；
輪胎型號識別及輪胎基本檢查。

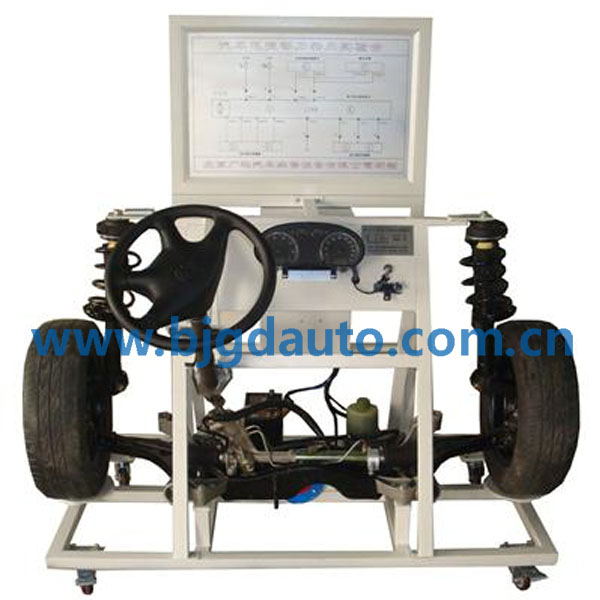

電控液壓助力轉向系統實訓臺
設備說明
設備采用原車電控液壓助力轉向系統，包括：方向盤、轉向立柱、下擺臂、減震器及彈性元件、平衡杠、組合儀表、轉向傳感器、助力轉向控制單元、網關ECU、發動機ECU、點火開關、診斷接口，蓄電池等部件。外加部分包括: 轉速模擬裝置、插接器等。系統按原車布置，充分展示轉向系統和懸架系統基本結構、組成及工作原理；配置轉速與車速信號發生裝置，在不同轉速與車速狀態下，實現與原車相同的助力效果；配備實車儀表可從儀表上讀出轉速和車速，真實再現汽車電控液壓轉向系統的工作過程；適合中高等汽車院校與培訓機構對學員進行液壓制動系統的教學需要。
電路原理圖面板制造工藝先進，采用高端鋁塑板噴繪技術加工，不變形，不褪色。學員可直觀對照電路圖和實物，認識和分析該系統的工作原理。
配置智能化故障設置和考核系統，硬件和軟件通訊上的采用電流跟隨抗干擾設計，可設定電路的線路斷路、虛接故障；能夠設置與控制模塊管腳有關的常見故障，可根據設備使用要求調整故障設置點的數量和類型，具有實訓和教學兩種使用模式，具有電源錯接保護功能，具有電源過流熔斷保護功能。
實訓項目
獨立前懸架結構認知；
電控液壓助力轉向系統組成、結構及工作原理認知；
電控液壓電動轉向運行功能實驗；
傳感器數據檢查；
故障碼和數據流檢測實訓；
電控液壓助力轉向系統的故障檢測、診斷與排除實訓；
輪胎型號識別及輪胎基本檢查。
